多效蒸發器的工作原理介紹
來源：杭州惠合機械設備有限公司 發布日期：2017-01-19 09:19:31 點擊次數：4808
多效蒸發器的物料稀溶液經原料泵進入第三效循環泵的吸入口，用泵升壓后，經預熱器進入第三效蒸發器頂部的進料室，再進入加熱管加熱蒸發后進入分離室，汽、液在此分離，溶液從底部流入泵吸入口，用泵送預熱器、進料室、加熱管、分離室進行循環流動與蒸發。

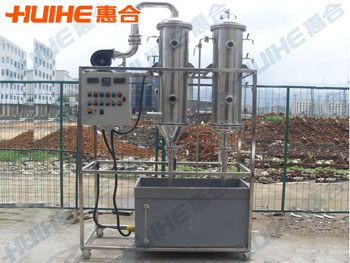

多效蒸發器
多效蒸發器蒸發出來的蒸汽由分離室側面進入分離器進一步把蒸汽夾帶的液滴分離出來，由分離器底部流回分離室，而潔凈的二次蒸汽排出后進入冷凝器被全部冷凝。循環泵的出口有一支路把溶液送到第二效的泵吸入口，按照與第三效相同的方式進行工作，第二效的二次蒸汽送入第三效作為加熱蒸汽。同樣，第二效泵出口有一支路把溶液送入第一效泵吸入口。第一效操作與另二效基本相同，第一效的二次蒸汽送入第二效作為加熱蒸汽。第一效的加熱蒸汽則由鍋爐直接供給，冷凝水返回鍋爐房。此外，泵出口有一支路排放濃縮液，調節排放量以保持排放液的濃度。
多效蒸發器逆流操作時，濃溶液出料口在第一效，溫度較其他各效高，可使溶液粘度有所下降，有利于濃度較高溶液的濃縮，可得到75％的濃縮液。
多效蒸發器均裝液位控制器，配合進口管路的控制閥保持各效液面恒定。鍋爐供汽管路裝有控制閥，根據第一效加熱蒸汽壓力的傳感器及壓力控制器來控制閥門達到加熱蒸汽壓力恒定的目的。各效所排放的冷凝水均匯集至凝水罐，罐側面裝有液位控制器，配合排液泵出口管的控制蒸發器液位至規定高度。
結語：通過以上這篇文章的介紹，相信每一位讀者朋友們對多效蒸發器的工作原理介紹都有了一個非常深刻的了解。以上的注意事項的介紹，都是非常重要的知識點。
